Ruční granát vz. 32 (31. M. Kézigránát Wesiczky)

Určení: K ničení živé síly protivníka

Charakteristika: Okamžitý, nárazový, trhavý, kovový, s autoneutralizací.

TTD:

Celková hmotnost	300 g
Hmotnost trhaviny	115 g
Výška	80 mm / 92 mm
Průměr	51 mm
Poloměr ranivého účinku	20 – 25 m
Zapalovač	integrovaný
Barva	červené tělo

Granáty bez zapalovačů byly ukládány po 48 ks v dřevěném truhlíku s hmotností 19 kg. Zapalovače byly po 24 ks uloženy ve dvou plechových krabičkách, uložených u zadní stěny dřevěného truhlíku.

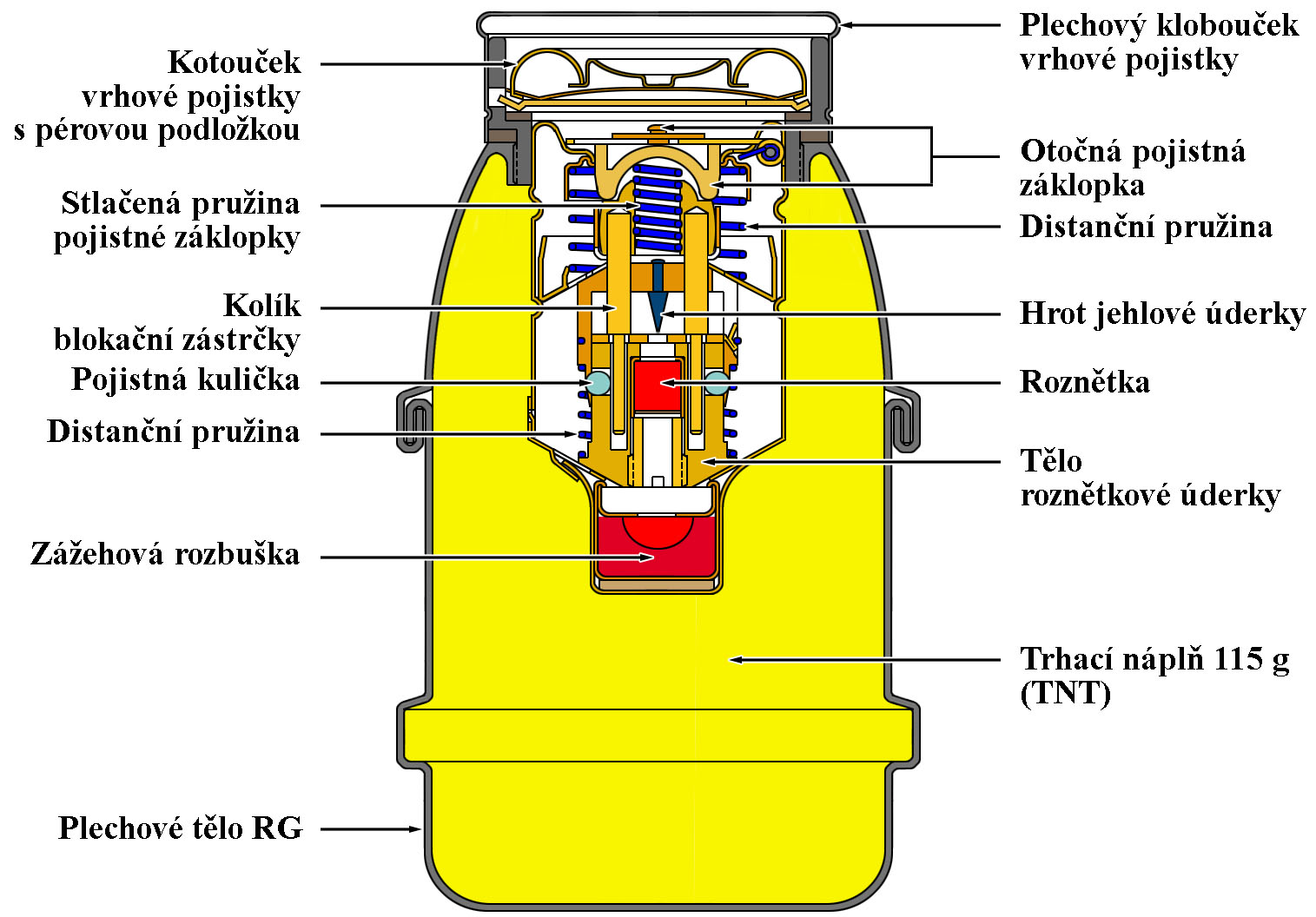

Konstrukce a činnost:

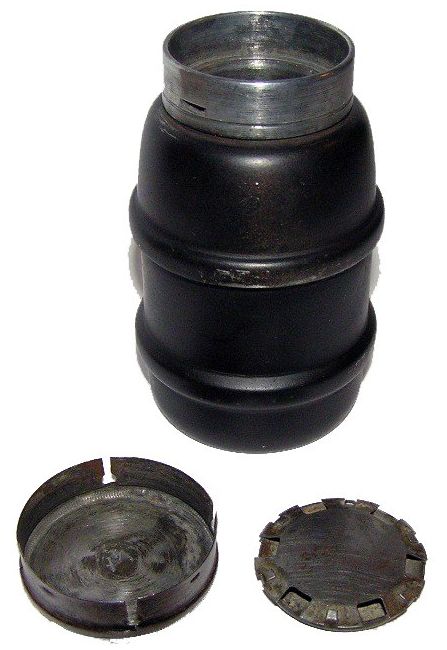

Válcovité tělo granátu se skládá ze dvou plechových výlisků s tloušťkou stěny 0,8 mm, spojených zalemováním.

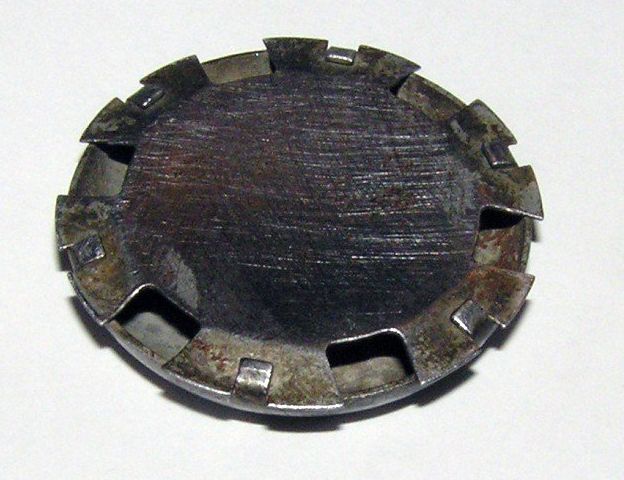

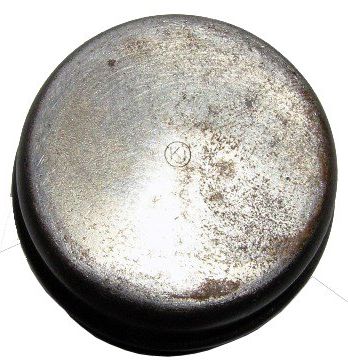

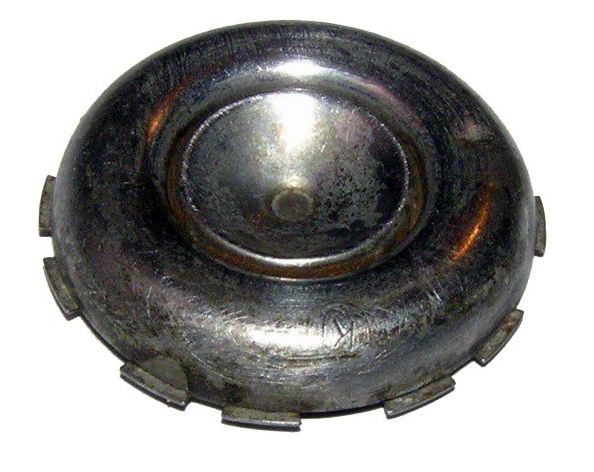

Do otvoru v ústí těla granátu je zašroubováno kovové hrdlo. Do hrdla chráněného plechovým kloboučkem je vložen kotouček vrhové pojistky s talířovou pružinou na své spodní straně.

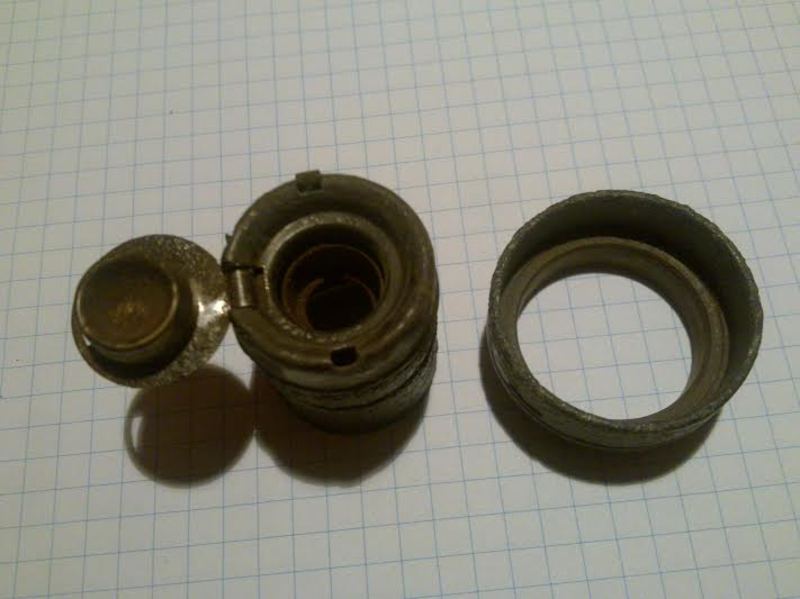

Trhací náplň tvoří náložka z lisovaného TNT, opatřená dvoustupňovou jímkou umožňující vložení pouzdra se zapalovačem a rozbuškou. V plechovém pouzdru zapalovače se nachází všesměrový nárazový mechanismus, který tvoří jehlová úderka a do ní zdola zasunutá roznětková úderka.
Mezi všesměrový nárazový mechanismus a hrdlo pouzdra zapalovače je vložena rozpěrná pružina.

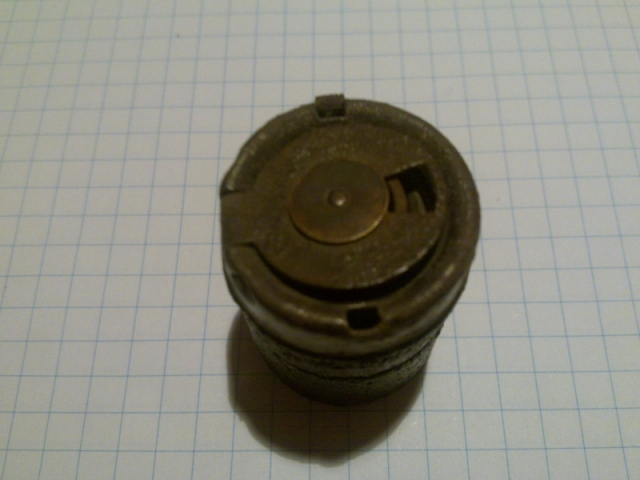

V zajištěném stavu zapalovače jsou obě úderky ve své pozici drženy dvěma pojistnými kuličkami, dvěma kolíky blokační zástrčky a převlečnou distanční pružinou. Do hlavy blokační zástrčky je zasunuta stlačená pružina, která se zdola opírá o misku otočné pojistné záklopky.
Mezi hrotem jehlové úderky a roznětkovou úderkou je vložen kroužek a odpružená lamela mechanismu autoneutralizace.
Na šlehový otvor roznětkové úderky zdola dosedá pouzdro se zážehovou rozbuškou.

Pro přípravu granátu k použití je třeba sejmout klobouček dopravní pojistky a zatlačit na kotouček vrhové pojistky tak, aby došlo k převrácení talířové pružiny, což se projeví hlasitým cvaknutím. Vyjmout vrhovou pojistku do odkryté jímky v náložce TNT zasunout zapalovač. Do hrdla těla granátu vrátit kotouček vrhové pojistky s talířovou pružinou převrácenou do původní polohy. Na hrdlo těla granátu nasadit klobouček dopravní pojistky.

Před použitím je třeba granát uchopit do dlaně a sejmout klobouček dopravní pojistky. Palcem zatlačit na kotouček vrhové pojistky tak, aby došlo k převrácení talířové pružiny což se projeví hlasitým cvaknutím.

Granát energicky odhodit tak, aby rotoval okolo své příčné osy. Vlivem odstředivé síly dané rotací granátu dojde nejprve k vypadnutí kotoučku vrhové pojistky. Poté tlak pružiny a odstředivá síla způsobí odklopení otočné záklopky a vypadnutí blokační zástrčky cca ve vzdálenosti 8 – 10 m od místa odhozu. Jehlovou a roznětkovou úderku od sebe oddaluje již pouze odpor distanční pružiny a přítomnost dvou pojistných kuliček. Granát je odjištěn.

Při nárazu granátu na cíl hmotnost jedné z úderek překoná odpor převlečné distanční pružiny, pohyb úderky způsobí skutálení obou pojistných kuliček do prostoru uvolněného kolíky odpadlé blokační zástrčky a nápich roznětky.
Plamen roznětky iniciuje zážehovou rozbušku a její detonační vlna strhne k výbuchu trhací náplň v těle granátu.

Šikmé stěny čel všesměrového nárazového mechanismu a čel jehlové a nárazové úderky zajišťují posun úderek proti sobě, při jakékoliv poloze granátu v okamžiku nárazu. Jestliže při nárazu nedojde k iniciaci roznětky, síla převlečné pružiny způsobí oddálení obou úderek. Hrot jehlové úderky vyzvedne na něj navlečený kroužek a mezi hrot a roznětku se zasune odpružená plechová lamela. Granát je umrtven.

Způsob zneškodnění:

Granáty, které po dopadu nevybuchnou, jsou bezpečné. Ničit přiloženou náložkou 75 g TNT.

Poznámka:

Granát byl vyráběn ve standardní a zmenšené verzi, lišící se výškou. Mohl se používat i jako puškový, vystřelovaný z úsťového nástavce opakovací pušky 8 x 56 mm FÉG 35 M.

Ostrý granát má červené tělo, cvičná varianta modré a školní verze žluté. Makety mají tělo stříbřité bez dalšího označení.
Tento granát byl licenčně vyráběn ve Švýcarsku v útočné a obranné variantě pod označením O. H-G. 32 (Offensive -Handgranate 1932) a D. H-G. 32 (Defensive – Handgranate 1932).
