Impulzní minový rozněcovač IMV

(Импульсный минный взрыватель ИМВ)

Určení: K adjustaci protipěchotních střepinových a šrapnelových min.

Charakteristika: Elektromechanický, tahový, okamžitý.

TTD:

Hmotnost	650 g
Průměr	44 mm
Výška	247 mm
Aktivační tah	2,5 – 3,5 kg
Max. odpor Rmez	5 Ω
Pracovní teplota	– 10° C /+ 50°C

Soupravu tvoří 20 ks rozněcovače IMV, 20 ks dřevěného kolíku, 10 ks nástražného drátu o délce 10 m, 10 ksnástražného drátu
o délce 0,5 – 0,8 m s karabinkou.

Konstrukce a činnost:

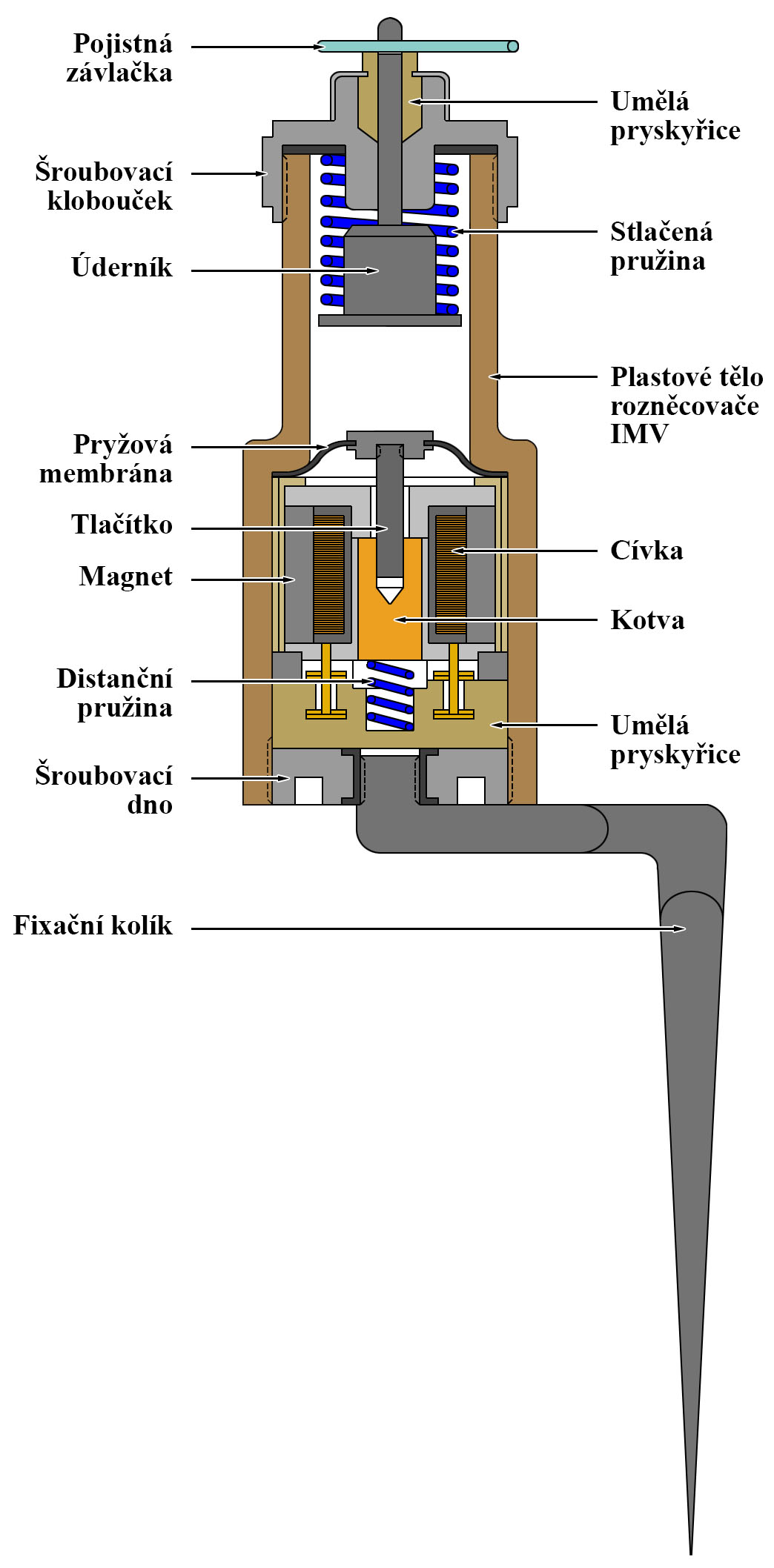

Tělo rozněcovače tvoří v dolní části rozšířený plastový tubus. V této rozšířené části se nachází tlačítko s kotvou a indukční cívka s kruhovým magnetem. Čela magnetu chrání kovové kotoučky. O horní kotouček se v zajištěném stavu rozněcovače vlivem distanční pružiny opírá kotva. Z boku dolní části těla rozněcovače jsou vyvedeny dva připojovací elektrické vodiče.  Zdola je tělo rozněcovače uzavřeno šroubovacím dnem s fixačním kolíkem.

V horní užší části těla rozněcovače, uzavřené šroubovacím kloboučkem, se nachází úderník se stlačenou pružinou. Nad horní plošku kloboučku vyčnívá dřík úderníku s pojistnou závlačkou, opatřenou očkem pro upevnění nástražného drátu.

Pro přípravu k použití je třeba pomocí fixačního kolíku upevnit rozněcovač na terén  a  připojovací vodiče rozněcovače připojit k elektrickému iniciátoru nastražované miny. K pojistné závlačce rozněcovače připojit nástražný drát a natáhnout jej přes zatarasovaný prostor.

Zatažením za nástražný drát dojde k vytržení pojistné závlačky z dříku úderníku a úderník vlivem stlačené pružiny udeří
na hlavu tlačítka s kotvou. Kotva se přes odpor své distanční pružiny přesune cívkou dolů. V důsledku tohoto pohybu dojde k vygenerování stejnosměrného elektrického proudu, který je propojovacími vodiči rozněcovače vyslán do elektrického iniciátoru nastražené miny.

Způsob zneškodnění:

Přerušit nástražný drát rozněcovače. Přerušit roznětný okruh a vyjmout elektrický iniciátor z nastražené miny.

Poznámka:

Impulzní minový rozněcovač IMV je možné použít také jako elektrickou roznětnici. Výkon rozněcovače je dostatečný ke spolehlivé iniciaci elektrických rozbušek řady EDP a EDPr.
